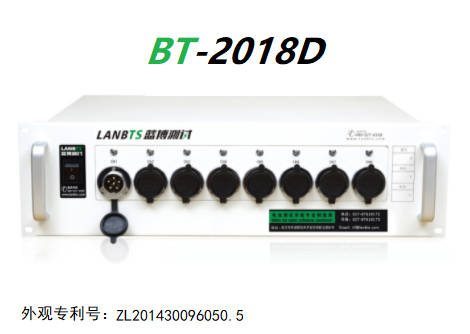

動力電池測試系統
型 號：BT-2018D
應用領域
電池廠家及研究機構對單體動力電池、鉛酸電池、液流電池、小型組合電池、鎳氫/鎳鉻組合電池的測試研究。
測試項目
充放電曲線、充放電效率、電池容量、比容量、循環壽命、容量衰減曲線、DCIR內阻等參數，并針對以上參數可進行分選或配對。
設備量程范圍
通道數 | 8CH | 4CH | 2CH | 1CH |
部 份 量 程 | 5V/20A | 5V/40A | 5V/50A | 5V/100A |
10V/10A | 10V/20A | 10V/40A | 36V/20A | |
18V/5A | 18V/10A | 18V/20A | 48V/10A | |
20V/5A | 24V/10A | 24V/20A | 60V/10A |
說 明:
u 除以上量程規格外，可根據需求訂制；
u 要做過充過放的安全性測試，需增加負電源；
u 超級電容器、液流電池、燃料電池、太陽能電池的負載測試需另外技術處理

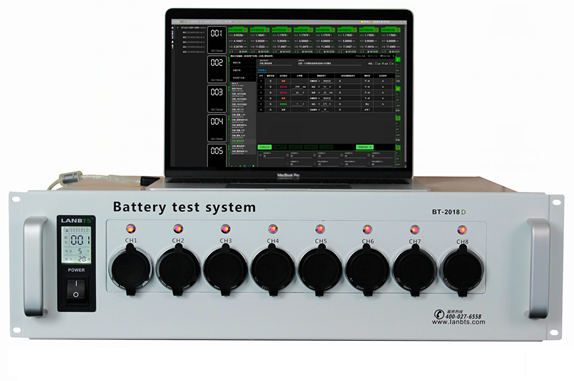

實物拍攝

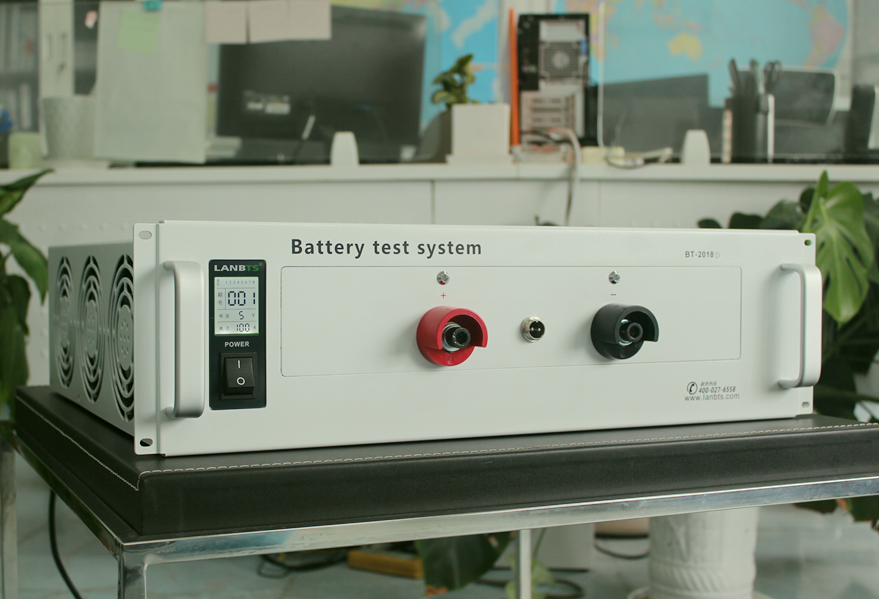

實物拍攝

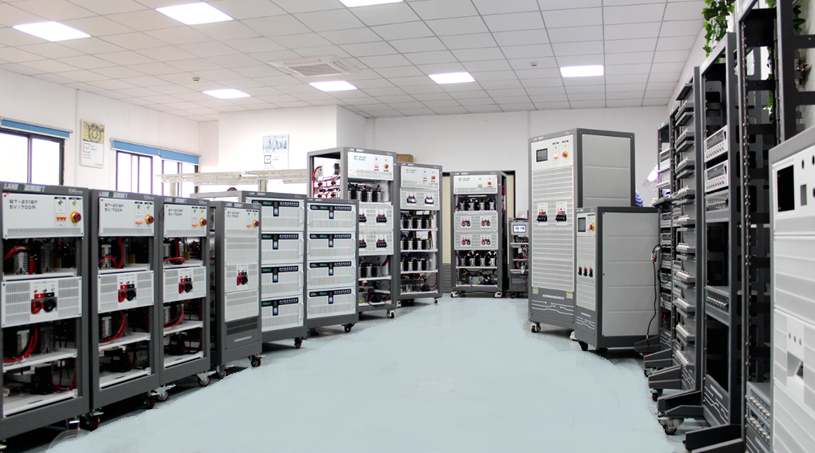

批量生產中
強大的控制軟件及數據分析軟件
LANBTS電池測試系統控制軟件和數據分析軟件借鑒了國外同類產品的優點，結合國內用戶的使用習慣，我們做了全新的開發。軟件采用.NET架構，WIN10風格、平面化設計、運算速度更流暢，數據處理更強大，而且測試方案可編輯等特點。
LANBTS控制軟件界面
測試方案編輯界面
LANBTS軟件功能設置界面
LANBTS軟件數據分析界面
動力電池測試系統技術參數
型 號：BT-2018D
項 目 | 產品圖片 |
|
基本參數 | 產品型號 | BT-2018D |
外觀尺寸 | 長×深×高=57cm×50cm×15cm | |
輸入電源 | 單相AC 220V ±10% / 50Hz | |
交流阻抗 | ≥1MΩ | |
電 壓 | 電壓范圍 | 充電電壓：0V-5V；放電電壓：0V或2V（可選） |
電壓精度 | 實際控制精度：±（0.05%RD+0.05%FS） of FS；穩定度：±（0.05%RD+0.05%FS） | |
電 流 | 電流范圍 | 滿量程*0.1%---滿量程 （線性連續可調） |
電流精度 | 實際控制精度：±（0.05%RD+0.05%FS） of FS；穩定度：±（0.05%RD+0.05%FS） | |
充/放電 | 充電模式 | 恒流充電 /恒壓充電 /倍率充電/ 恒功率充電/恒壓限流充電/脈沖充電 |
放電模式 | 恒流放電/恒阻放電/倍率放電/恒功率放電/恒壓限流放電/脈沖放電 | |
限制條件 | 電壓、電流、相對時間、容量、-△V、倍率電流，容量統計C1,時間統計T1,計數器N1,計數器N2 | |
記 錄 | 記錄條件 | 時間變化△t：50ms---3600S 電壓變化△U：0.001mV---5V 電流變化△I：0.001mA—5000mA |
記錄頻率 | 最高記錄頻率20Hz | |
測試事件記錄 | 如：運行、停止、保護信息、參數重置、通道變更、在線校準等事件記錄 | |
循 環 | 循環次數 | 1-99999次 |
循環嵌套 | 具有嵌套循環功能，最大支持3層嵌套 | |
保 護 | 運行保護 | 支持停電保護、通訊間斷保護、電腦死機保護、系統死機保護 |
保護條件 | 延遲保護、過壓、欠壓、過流、過容、過溫、單體過壓、單體欠壓 | |
報警方式 | 測試完成提醒、安全保護報警、異常錯誤報警、彈幕提示信息 | |
硬件特性 | 通道特性 | 1-8通道/臺，可獨立編程，互不干擾 |
控制方式 | 恒流源與恒壓源采用雙閉環結構，高精度線性調整 | |
基準特性 | 采用美國專用基準集成芯片；溫度系數：5ppm/℃（最大值） | |
AD/DA | AD：24bit；DA：16bit | |
屏顯信息 | 3寸LCD（箱號、電壓量程、電流量程、通信狀態、通道號等）亮度可調節 | |
通訊方式 | USB/RS485，采用光電隔離技術，最多接入256臺 | |
散熱方式 | 風冷，風機轉速支持程控、溫控、全速三種模式可選 | |
接入方式 | 四線制、支持三電極測量、鱷魚夾具、聚合物夾具等（用戶可選） | |
軟件特性 | 軟件風格 | C#平臺開發，WIN10風格，平面化設計，適應現在流行操作習慣 |
軟件語言 | 支持在線切換中/英文 | |
測試方案特性 | 方案腳本獨立(可任意拷貝、創建、修改、刪除等)、循環控制,數據分析,數據庫集中管理,實時曲線、曲線比較等 | |
工步編輯特性 | 根據運行模式智能判斷邏輯關系，提示錯誤操作，并自動填入主參數及截止條件參數，也可手動修改 | |
模式操作特性 | 啟動、停止、續接啟動、強制跳轉、參數重置、變更通道等 | |
DCIR測試 | 支持定點進行DCIR的計算 | |
超級電容器 | 具備超級電容器測試功能，測試結果直接以“法拉F”為單位，可測漏電電流 | |
顯示分辨率 | 6位有效數字（電壓×.××××× 電流××.××××） | |
數據展現方式 | 座標曲線（X、Y座標可自定義）、圖形、數據列表（過程、明細分層） | |
數據導出 | 可導成EXCEL、TXT、圖形（可指定工步或指定循環導出） | |
數據另存 | 支持單個或多個數據另存，多個數據另存自動新建文件夾，文件名自動加入啟動時間及箱號和通道號，便于數據管理 | |
軟件升級 | 支持網絡遠程推送，在線升級 |
